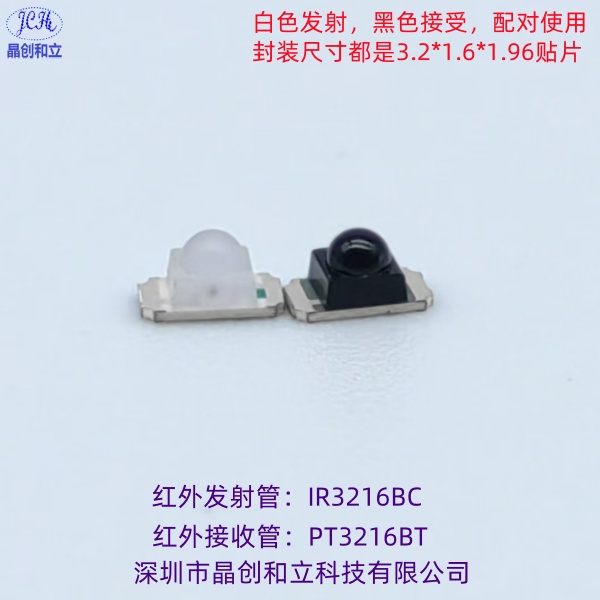

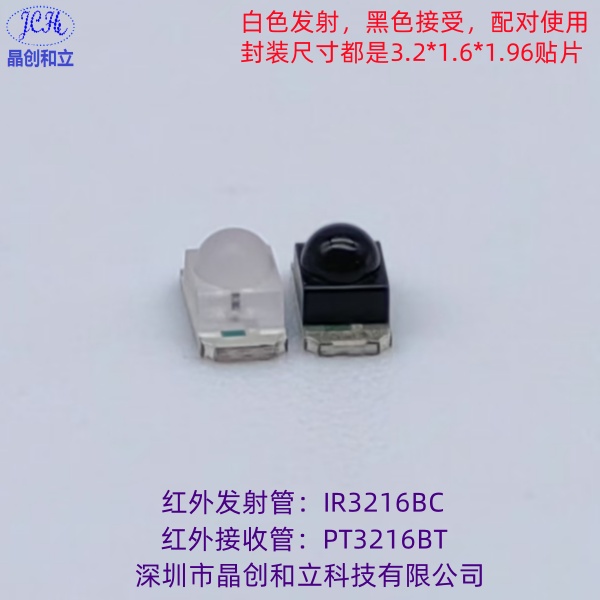

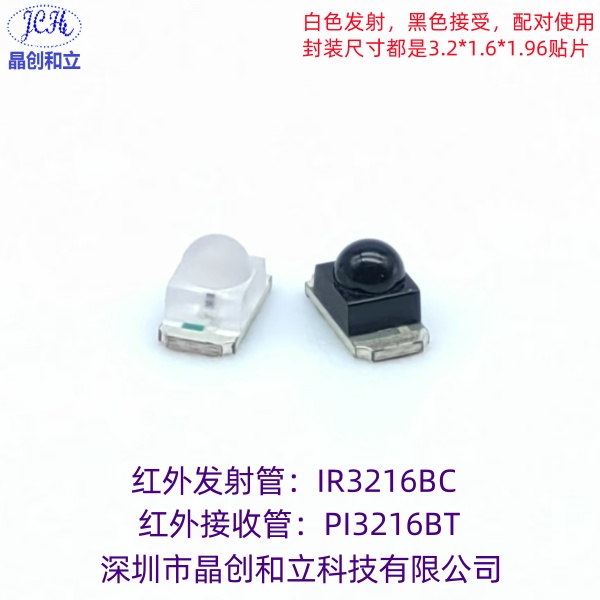

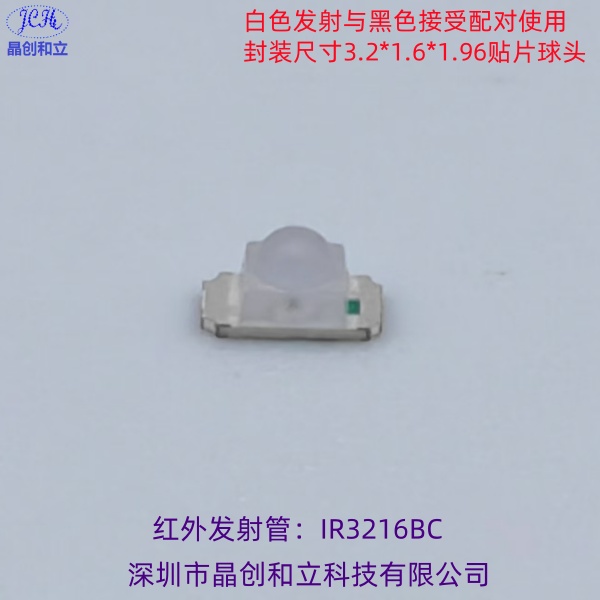

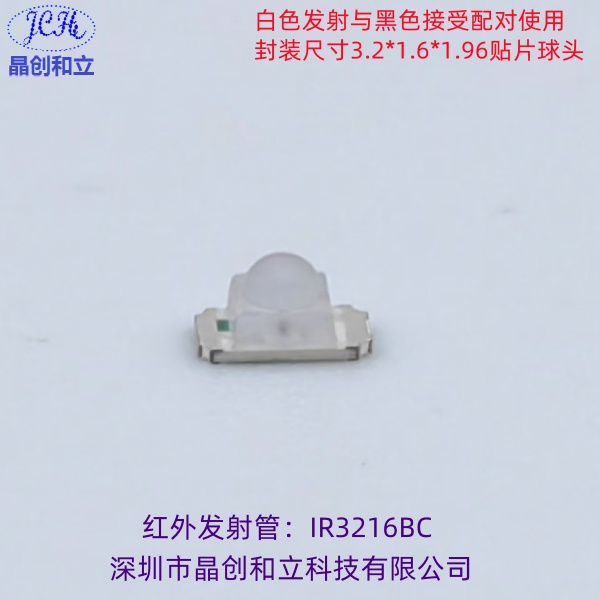

     IR3216BC3216 球头贴片红外发射管IR3216BC是一款3216封装的贴片红外发射管，它的发射的中心波长是940nm，形状是透明球头贴片的，尺寸是3.2*1.6*1.96.

      IR3216BC产品描述：

  ? 外观尺寸( L/W/H ) : 3.2 x 1.6x1.96mm                  ? 红外发射

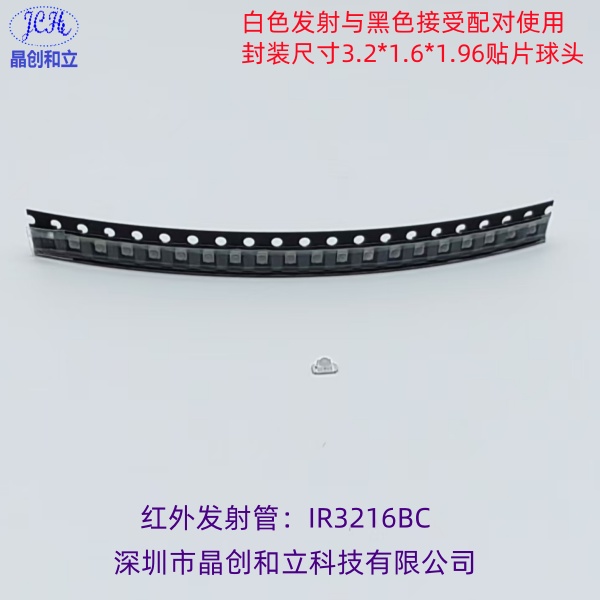

      ? 胶体: 透明胶体                     ? EIA规范标准包装

      ? 环保产品，符合ROHS要求              ? 适用于自动贴片机

      ? 适用于回流焊制程

 IR3216BC外形尺寸及建议焊盘尺寸：1.7mm*0.8mm  两焊盘间隔1.7mm

    参 数                   符 号     额定值     单 位

    消耗功率                    Pd                       100                                mW

脉冲电流 (1/10占空比, 0.1ms脉 宽)                IFP                               100                                mA

正向直流工作电流 IF 35 mA 反向电压        VR                              5                                    V

   工作环境温度                  Topr                 -30?C ~ %2B 85       ?C

    存储环境温度                  Tstg                 -40?C ~ %2B 90       ?C

      焊接条件                   Tsol    回流焊 : 260?C ,10s 手动焊 : 300?C ,3s

  IR3216BC◆ 使用： 1.过高的温度会影响 Infrared Emitter 的亮度以及其他性能， 所以为使 IE 有较好的性能表现，应将 IE 远离热源。 2.光电参数公差： 正向电压(REF / VF): ? 0.1V 亮度(CAT / IV)：? 15% 波长(HUE / WLD): ? 1nm ◆ 存储： 1. 未打开原始包装的情况下，建议储存的环境为：温度 5℃~30℃，湿度 85%RH 以下。当库存超过 两个月，使用前应做除湿处理，条件 60℃/8 小时； 2. 打开原始包装后，建议储存环境为：温度 5~30?C，湿度 60% 以下； 3. IE 是湿度敏感元件，为避免元件吸湿，建议打开包装后，将其储存在有干燥剂的密闭容器内，或者 储存在氮气防潮柜内； 4. 打开包装后，元件应该在 168 小时（7 天）内使用；且贴片后应尽快完成焊接； 5. 如果干燥剂失效或者元件暴露于空气中超过 168 小时（7 天），应做除湿处理； 烘烤条件：60℃/24 小时。 ◆ ESD 静电防护 IE 是静电敏感元件, 静电或者电流过载会破坏 IE 结构。IE 受到静电伤害或电流过载可能会导致性能 异常。所以请注意以下事项： 1. 接触 IE 时应佩戴防静电腕带或者防静电手套； 2. 所有的机器设备、工制具、工作桌、料架等等，应该做适当的接地保护（接地阻抗值 10Ω以内）； 3. 储存或搬运 IE 应使用防静电料袋、防静电盒以及防静电周转箱，严禁使用普通塑料制品； 4. 建议在作业过程中，使用离子风扇来抑制静电的产生； 5. 距离 IE 元件 1 英尺距离的环境范围内静电场电压小于 100V。
