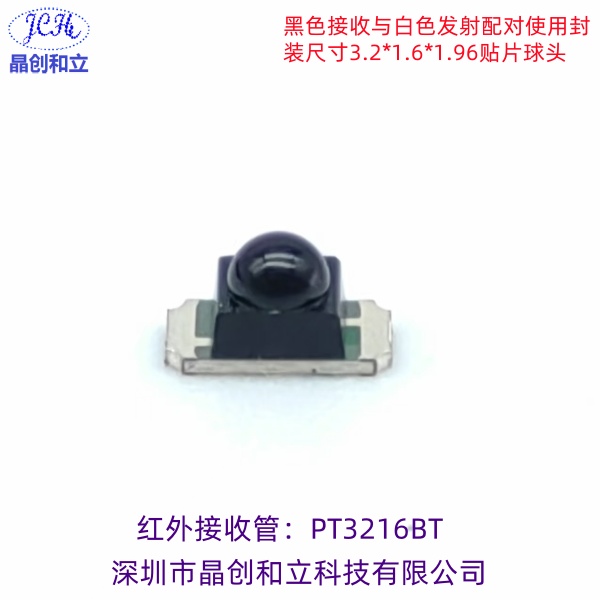

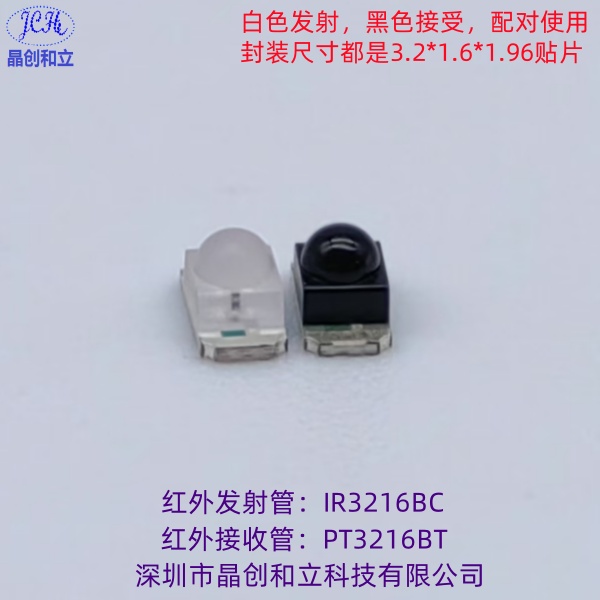

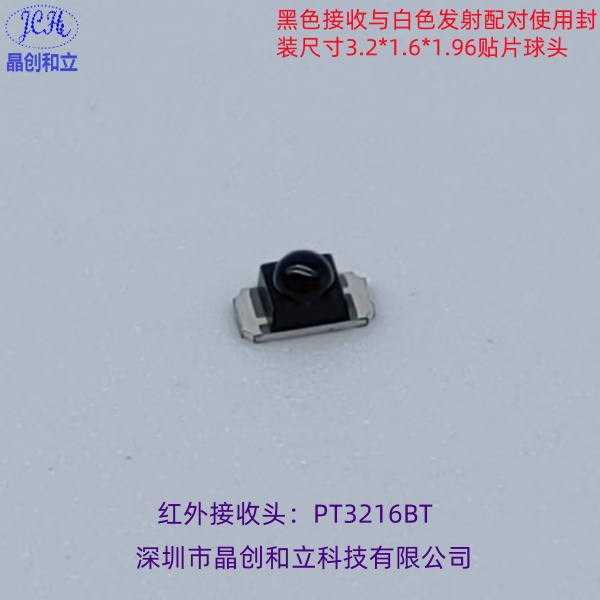

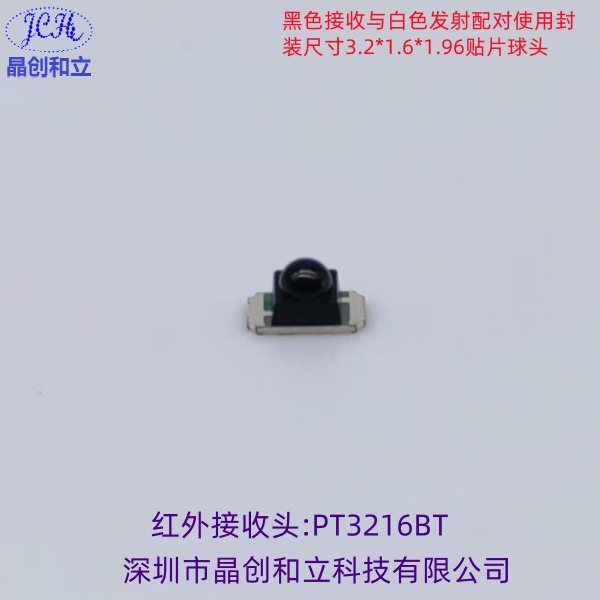

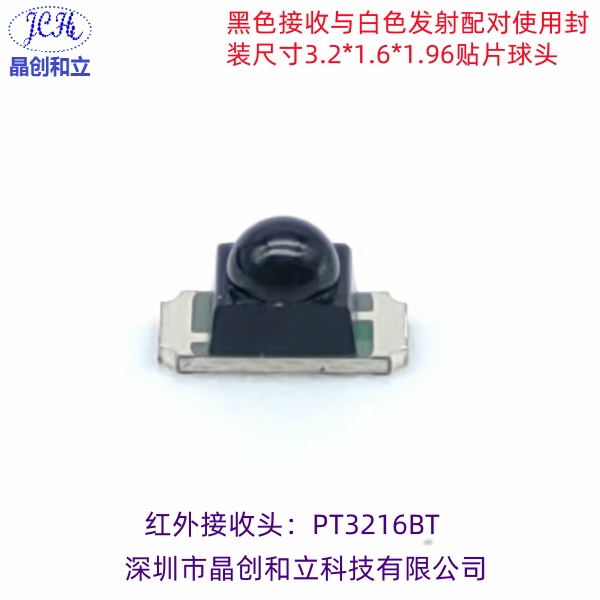

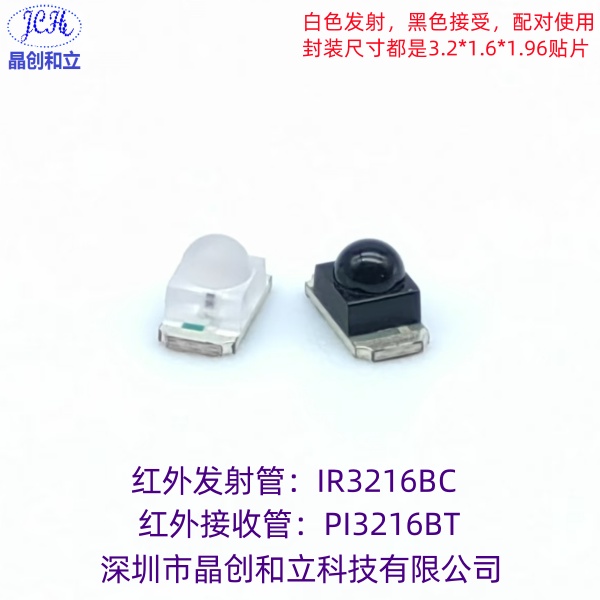

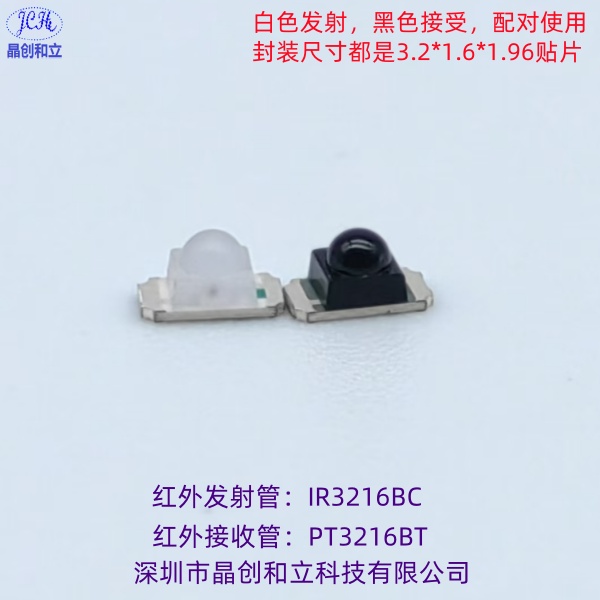

      3216 球头贴片式接收管PT3216BT是一种接受940发射光的红外线接收管，尺寸：3.2mm*1.6mm*1.96mm黑色球头结构。

        PT3216BT产品描述：

         ? 外观尺寸( L/W/H ) : 3.2 x 1.6 x 1.96mm                      ? 胶体: 黑色胶体

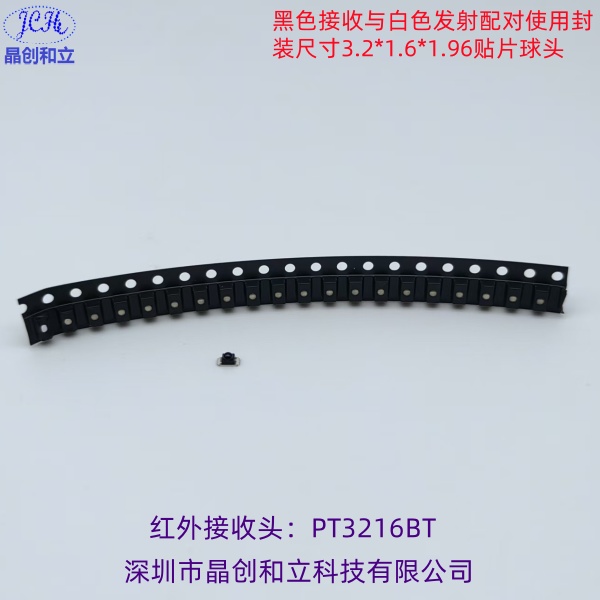

         ? EIA规范标准包装                      ? 环保产品，符合ROHS要求

   ? 适用于自动贴片机                      ? 适用于回流焊制程

     PT3216BT外形尺寸及建议焊盘尺寸：1.7mm*0.8mm， 两焊盘间距1.7mm

 参数 符号 值 代表值 值 单位 测试条件 集电极-发射 极击穿电压 BVCEO 85 --- --- V ICEO =100μA Ee=0mW/cm2 发射极-集电 极击穿电压 BVECO 8.2 --- --- V IECO =10μA Ee=0mW/cm2 集电极-基极 击穿电压 BVCBO 85 --- --- V ICBO =100μA Ee=0mW/cm2 集电极暗电流 ICEO --- --- 30 nA VCE=20V Ee=0mW/cm2 集电极暗电流 ICEO --- --- 150 nA VCE=70V Ee=0mW/cm2 集电极-发射 极饱和电压 VCE(sat) --- --- 0.3 V IC =2mA,IB=100μA Ee=1mW/cm2 峰值敏感波长 λp --- 940 --- nm --- 电流放大因子 hFE 200 --- 2300 VCE=5V,IC=2mA 光电流 IPCE 4 --- 6 mA Ee=1mW/cm2 ,λp=940nm VCE=5V 光谱带宽 λ0.5 700 --- 1100 nm --- 上升时间 Tr --- 15 --- μS VCE=5V , IC=1mA RL=1000Ω 下降时间 Tf --- 15 --- μS VCE=5V , IC=1mA RL=1000Ω

  PT3216BT◆ 使用： 1.过高的温度会影响光敏三极管的性能， 所以为使光敏三极管有较好的性能表现，应将光敏三极管 远离热源。

 PT3216BT◆ 存储： 1. 未打开原始包装的情况下，建议储存的环境为：温度 5℃~30℃，湿度 85%RH 以下。当库存超过 两个月，使用前应做除湿处理，条件 60℃/8 小时； 2. 打开原始包装后，建议储存环境为：温度 5~30?C，湿度 60% 以下； 3. 光敏三极管是湿度敏感元件，为避免元件吸湿，建议打开包装后，将其储存在有干燥剂的密闭容 器内，或者储存在氮气防潮柜内； 4. 打开包装后，元件应该在 168 小时（7 天）内使用；且贴片后应尽快完成焊接； 5. 如果干燥剂失效或者元件暴露于空气中超过 168 小时（7 天），应做除湿处理； 烘烤条件：60℃/24 小时。

 ◆ ESD 静电防护 光敏三极管是静电敏感元件, 静电或者电流过载会破坏其结构。光敏三极管受到静电伤害或电流过载 可能会导致性能异常。所以请注意以下事项： 1. 接触光敏三极管时应佩戴防静电腕带或者防静电手套； 2. 所有的机器设备、工制具、工作桌、料架等等，应该做适当的接地保护（接地阻抗值 10Ω以内）； 3. 储存或搬运光敏三极管应使用防静电料袋、防静电盒以及防静电周转箱，严禁使用普通塑料制品； 4. 建议在作业过程中，使用离子风扇来抑制静电的产生； 5. 距离光敏三极管元件 1 英尺距离的环境范围内静电场电压小于 100V。

 ◆ 清洗 建议使用异丙醇等醇类溶液清洗光敏三极管，严禁使用腐蚀性溶液清洗。
