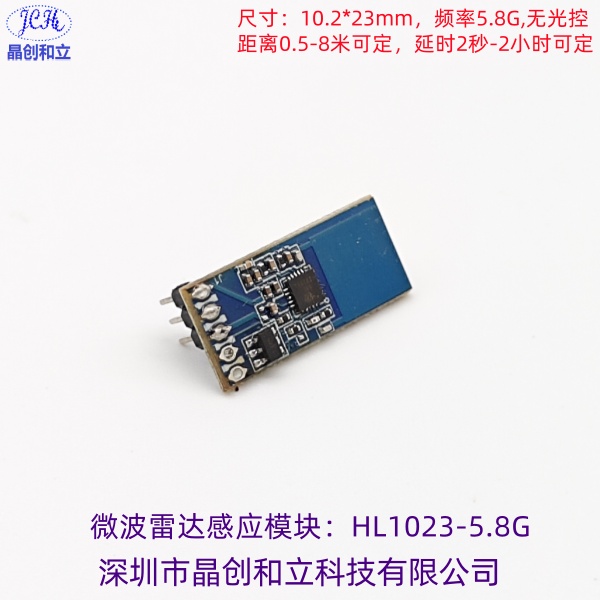

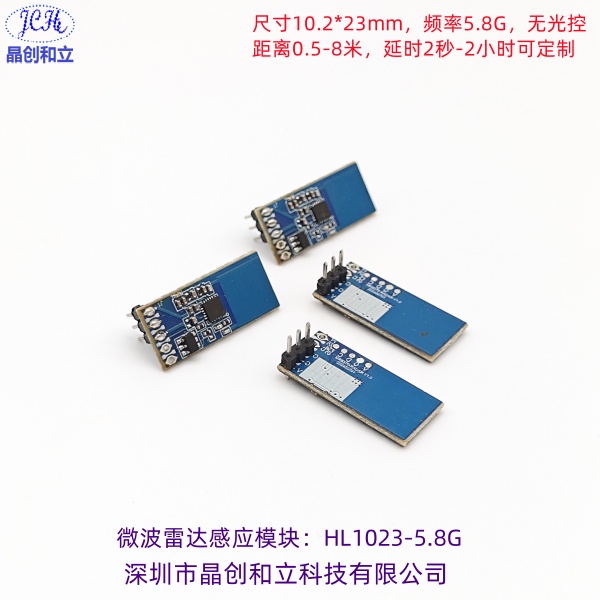

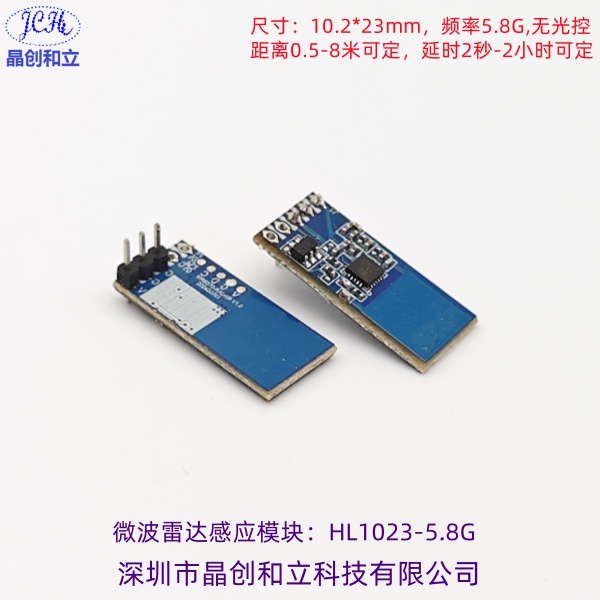

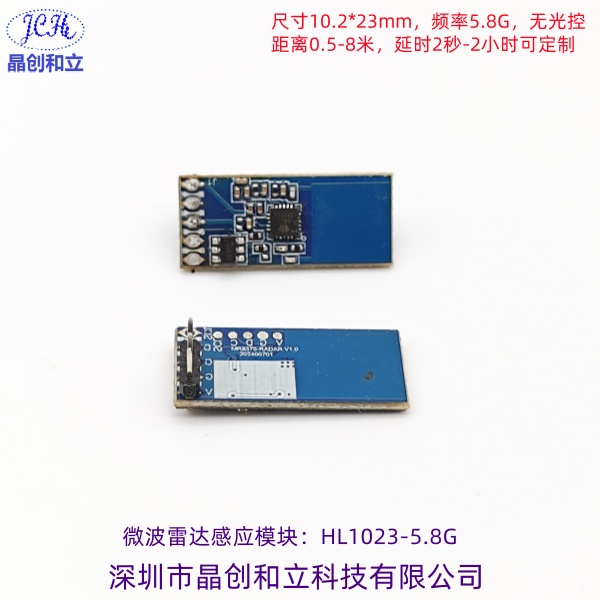

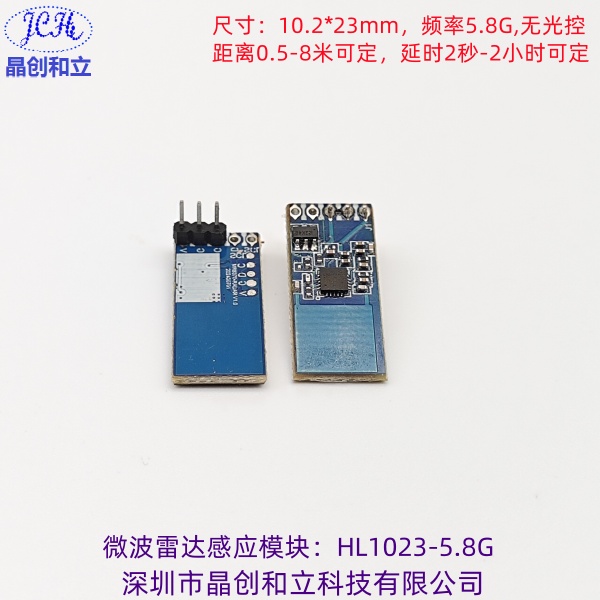

      这款低功耗短距离的HL1023-5.8G是晶创和立 HL1023-5.8G低功耗短距离微波雷达感应模块 HL1023-5.8G 概述 推出的超低功耗5.8G 雷达传感器，整体功耗 60uA，模块尺寸1 mm*23mm，传感器采用雷达感应芯片，该芯片完整集成了5.8G 微波电路、 中频放大电路以及信号处理器，集成度高且生产一致性好，外围搭配小型化平面天线，保证传 感器性能的同时大大减小了整体尺寸。该传感器可用于检测人体存在或移动目标感应的各种 场景，包括智能家居、物联网以及智能照明等领域，特别适用于小夜灯、太阳能路灯及无线 摄像头等由电池供电的低功耗场景。

   此微波雷达感应模块输入输出接口 模块预留5个插针孔，共有SCL、SDA、OUT、GND和VCC五个信号PIN，PIN距为2.00mm， 如需调谐距离和延迟时间等参数，可通过调节模块上特定电阻来选择相应档位，下表是各PIN脚定义

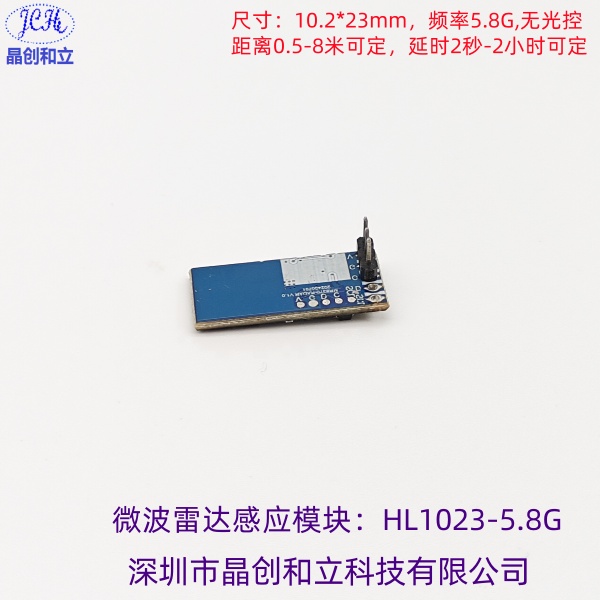

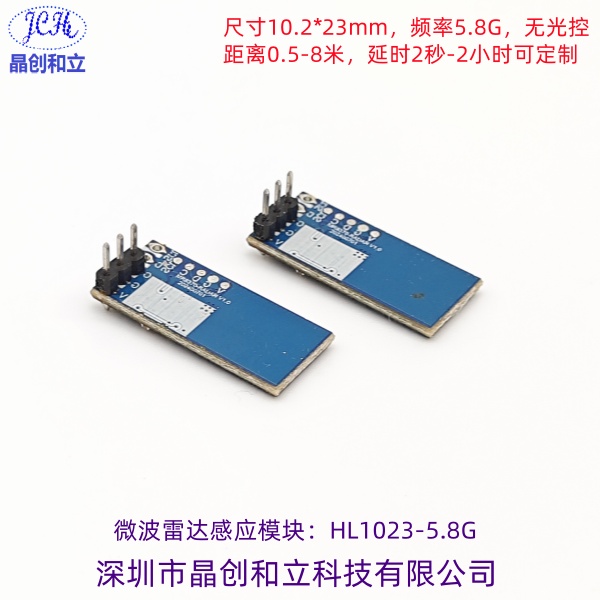

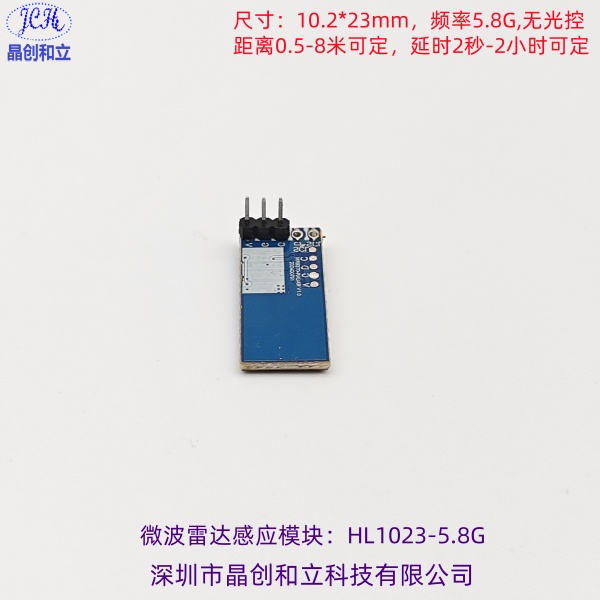

   微波雷达感应模块模块尺寸及插针位置 下图2是模块的尺寸及插针位置示意图，模块长宽为1 mm*23mm, 出厂默认不配插针 ，整体厚度为2.5mm,如果需要带插针，则默认插针高度为12mm.

    微波雷达感应模块感应时间及感应距离调节 默认只有5个插针，终端客户不能通过拨码调节参数，因此感应延时和感应距 离为固定值，在成品调试阶段，如需调节感应延时和感应距离等参数，可以跟对应的FAE联系 感应延时（2秒-2小时）可调 感应距离（0.1m-8m）可调。

    微波雷达感应模块注意事项 ? 安装时天线正面应避免有金属材质的外壳或部件，以免屏蔽信号，允许有塑料或玻璃等遮挡物， 但遮挡物不要紧贴天线前方； ? 尽量避免将雷达天线方向正对着大型金属设备或管道等； ? 多个雷达模块安装时，应尽量保证各雷达模块的天线相互平行，避免各天线间正对照射，并且模 块与模块间保持 1m 以上间距； ? 雷达传感器应避免正对交流驱动电源，尽量远离驱动电源的整流桥，以免工频干扰雷达信号；
